전기차 배터리 안전 해석과 유한요소법

서론: 전기차 배터리 안전성과 유한요소법의 필요성



전기차 시장의 급속한 성장은 배터리의 안전성을 확보한다는 새로운 과제를 가져왔습니다. 전기차의 전원인 리튬이온전지는 높은 에너지 밀도를 가지고 있지만 외부 충격이나 열 불안정에 취약합니다. 특히 교통사고나 충돌 상황에서 배터리 팩이 파손될 경우 화재나 폭발 위험이 있기 때문에 이를 사전에 검증하기 위해서는 정교한 분석 기술이 필요합니다. 유한 요소법은 배터리 모듈과 팩 구조의 기계적 거동을 예측하는 중요한 도구로 사용됩니다. 실제 충돌 실험은 비용이 많이 들고 반복적으로 수행하기는 어렵지만 컴퓨터 기반 분석 기술은 다양한 조건을 시뮬레이션해 결과를 예측할 수 있다는 장점이 있습니다. 또한 단순히 구조적 강도를 평가하는 것뿐만 아니라 전기·열연성 등 다물성 현상을 포함해 배터리 시스템 전반의 안전성을 검토할 수 있도록 유한요소법을 개발하고 있습니다. 따라서 전기차 배터리의 신뢰성을 확보하고 세계적인 안전 규제를 충족시키기 위해서는 유한요소법에 따른 분석 기법이 필수적입니다.

유한요소법_전기차 배터리 안전성



 1) 충돌 해석에서의 유한요소법 적용

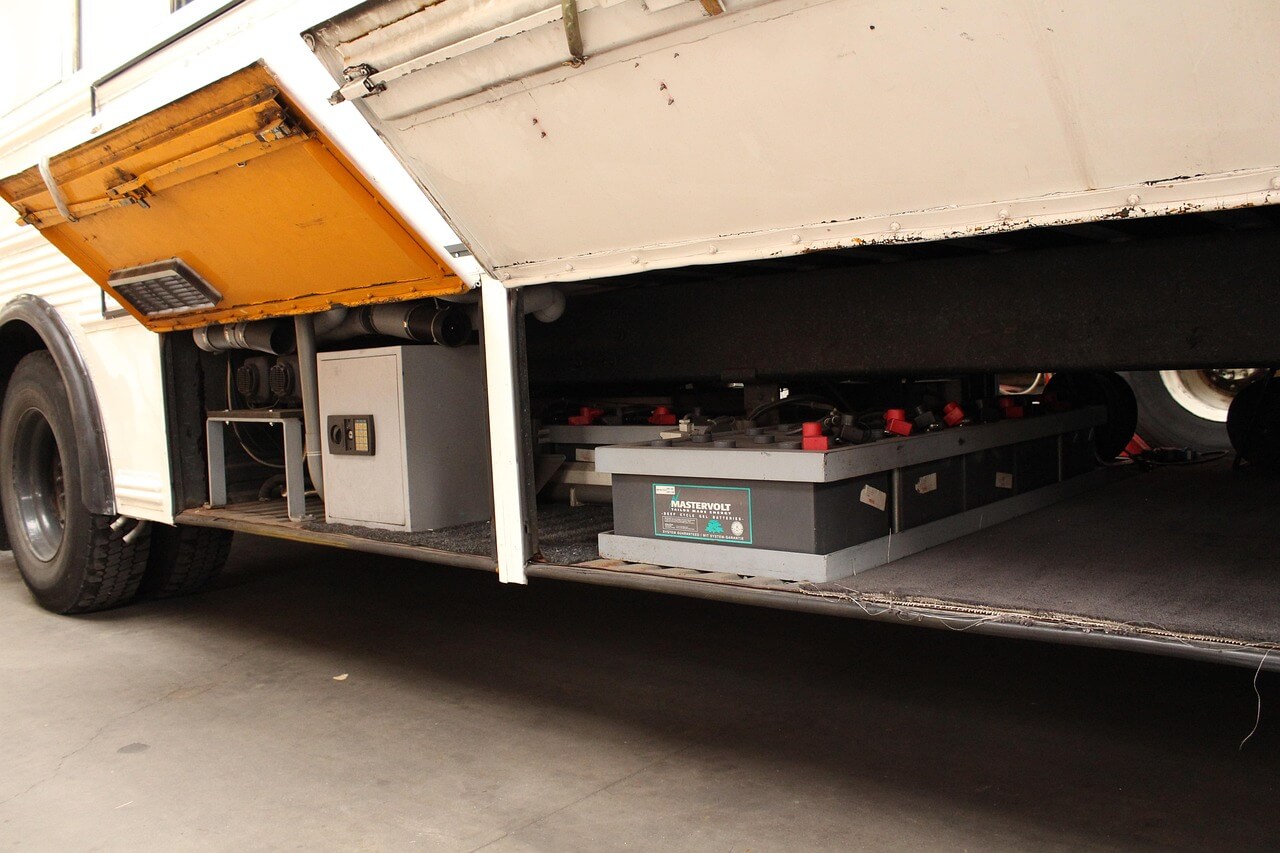

전기차 배터리 팩은 차량 아래에 부착되어 있기 때문에 충돌 시 직접 하중을 받는 경우가 많습니다. 이 경우 유한요소법은 전지모듈의 변형, 케이스의 손상, 셀간 압축거동을 정확하게 분석하는 수단이 됩니다. 예를 들어 측면 충돌이나 저속 컬럼의 충격 상황을 가정하여 FEM 모델을 사용하여 하우징 재료의 왜곡 분포와 취약성 포인트를 미리 확인할 수 있습니다. 또한 충격 전달 경로를 분석하고 분석함으로써 설계 단계에서 보강 리브, 흡수 에너지 구조, 차체 프레임과의 결합 방법을 최적화할 수 있습니다. 실제 자동차 업체들은 물리 테스트와 병행해 FEM 분석을 사용하고 있어 비용 절감과 개발 기간 단축에 크게 기여하고 있습니다. 특히 배터리와 차체 구조의 통합 분석은 전체적인 차량 충돌 성능을 예측하고 국제 안전 기준(UNR100, FMVSS305 등)을 충족하기 위한 설계 기준을 제공합니다. 결국 충돌분석에 있어서 유한요소법은 단순한 시뮬레이션을 넘어 안전규제에 대한 대응과 제품의 신뢰성 향상이라는 실용적인 목표를 달성하는 데 중요한 역할을 하고 있습니다.



2) 열적 안전 해석과 유한요소법의 연계

배터리 시스템의 위험 요인 하나는 충격 또는 내부 단락으로 인한 열 폭주가 있습니다. 열폭주는 셀 내부의 온도가 급격히 상승함에 따라 화재나 폭발로 이어지는 치명적인 문제입니다. 이를 방지하려면 구조 충돌 분석과 열 구조 결합 분석이 필요합니다. 유한요소법은 이러한 열전달 및 열응력 해석의 강력한 도구로도 사용됩니다. 배터리 팩이 영향을 받으면 FEM 모델로 내부 가열 경향을 예측할 수 있고 냉각 시스템의 성능을 확인하거나 설계 단계에서 방열재를 배치하는 전략을 수립할 수 있습니다. 특히 모듈 간 간격, 셀 간 절연 구조, 파우치와 하우징 접촉 상태 등 세부적인 요인이 열 안전에 직접적인 영향을 미치기 때문에 FEM 기반 다중 물리 분석은 안전성을 확보하기 위해 중요한 정보를 제공합니다. 또한 이 분석 결과는 열 장벽 설계, 화재 확산 지연 구조 개발, 냉각 채널 최적화와 같은 엔지니어링 결정에 직접 반영됩니다. 따라서 유한요소법은 전기차 배터리의 기계적 안정성과 열적 안정성을 동시에 보장하는 중요한 도구라고 할 수 있습니다.



 3) 소재 개발과 유한요소법 기반 최적화 설계

전기차 배터리의 안전성을 높이기 위해서는 배터리 케이스나 모듈 구조에 적합한 재료를 선택하는 것이 필수적입니다. 최근 케이스 디자인에는 알루미늄 합금, 고강도 강철, 복합 재료가 널리 사용되고 있어 재료마다 충격 흡수 성능이나 열 특성이 크게 다릅니다. 유한요소법은 이러한 재료 특성을 정량적으로 평가하고 최적의 재료 조합을 찾기 위한 효과적인 도구가 됩니다. 예를 들어 알루미늄 합금과 복합재료를 동일한 충돌 조건으로 적용할 경우 변형 패턴과 잔류 강성을 비교 분석할 수 있으며, 이를 통해 경량성과 안전성을 모두 만족하는 설계안을 도출할 수 있습니다. 또한 유한요소법을 다목적 최적화 기법에 링크함으로써 다양한 설계 변수(두께, 리브 배치, 접합 방법)를 자동으로 검색하여 주어진 제약 속에서 최적의 안전 설계를 제공할 수 있습니다. 최근 인공지능에 의한 최적화와 맞물려 FEM 해석의 효율성이 더욱 강화되어 배터리팩 설계의 혁신을 가속화시키는 요인이 되고 있습니다. 결국 유한요소법을 소재 개발과 최적화 설계에 활용하는 것은 전기차 배터리의 안전성과 경제성을 동시에 확보하는 데 기여합니다.



결론: 전기차 배터리 안전 확보를 위한 유한요소법의 핵심적 역할

전기차 산업이 본격적으로 인기를 끌면서 배터리 안전성은 소비자 신뢰와 직결되는 핵심 과제입니다. 충돌, 열폭주, 기계적 손상 등 다양한 위험요소를 종합적으로 검토하기 위해서는 정교한 분석기법이 필요하며 유한요소법이 중심입니다. 유한요소법은 단순히 구조적 강도 분석뿐만 아니라 열적 및 기계적 연성 분석, 재료 최적화, 시스템 수준의 안전 설계의 광범위한 범위입니다. 이러한 특성을 통해 전기차 제조사는 물리적 테스트에만 의존하지 않고 가상 시뮬레이션을 적극 활용할 수 있습니다. 특히 FEM 기반 분석은 개발비용과 시간을 대폭 절감하면서 국제적인 안전기준을 충족할 수 있는 신뢰성 높은 설계기반을 제공한다는 점에서 산업적 가치가 큽니다. 여기에 인공지능과 고성능 컴퓨팅(HPC)을 결합해 분석 효율과 정확도가 더욱 강화되고 향후 전기차 배터리 설계 혁신을 지원합니다. 따라서 전기차 배터리 안전성 분석에 있어 유한요소법은 단순한 분석기술이 아니라 제품 신뢰성 확보와 지속가능한 전기차 산업 발전을 위한 핵심 기술축입니다. 이는 미래 세계적인 전기차 시장 경쟁에서 기업의 차별화를 확보하기 위한 중요한 전략적 자산이 될 것입니다.
